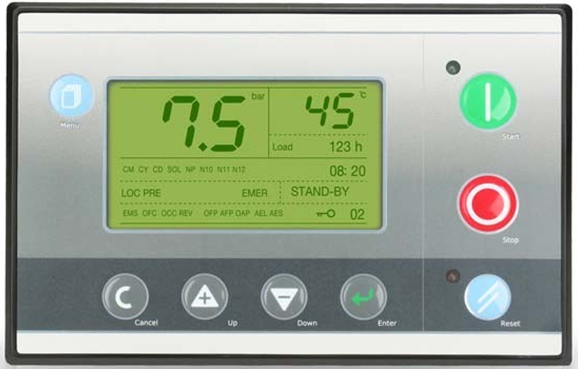

1.Phần vận hành và phần hiển thị.
1

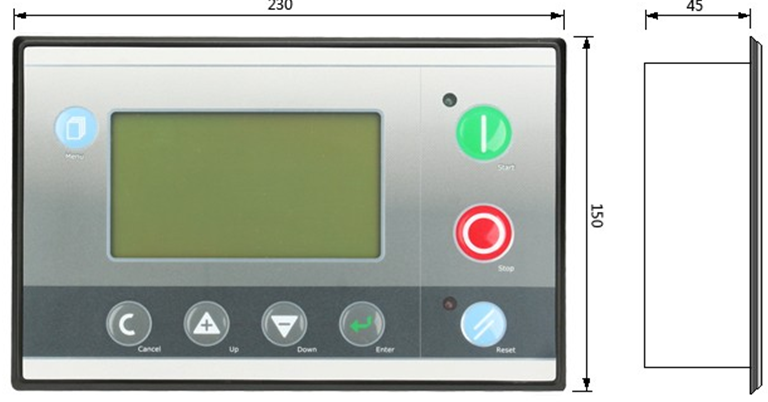

1-1) Cấu tạo cơ bàn
Thông số màn hình : 240 X 128 màn hình đồ họa LCD (LED BACKLIGHT), Đèn LED xanh 1 cái, Phím đỏ 1EA : Công tắc màn bàn phím (8EA)

1-2) Phần vận hành
Phím Start  : Start
Phím  Stop  : Stop
Cài đặt lại: khi xảy ra sự cố ngắt dòng
Đèn màu xanh 1 : Đèn màu xanh hiển thị
Đèn màu đỏ 2 : Đèn màu đỏ thể hiện ngắt dòng hoặc cảnh báo.

1-3) Phần cài đặt chương trình.
Phím chọn : Chọn cài đặt chương trình hoặc giá trị
Phím chuyển xuống : Di chuyển xuống để cài đặt chương trình trình hoặc giá trị
Phím chuyển lên : Di chuyển lên để cài đặt chương trình hoặc giá trị
Chuyển menu : Mở menu để cài đặt
Phím reset : Quay trở lại menu cũ  hoặc màn hình lúc đầu

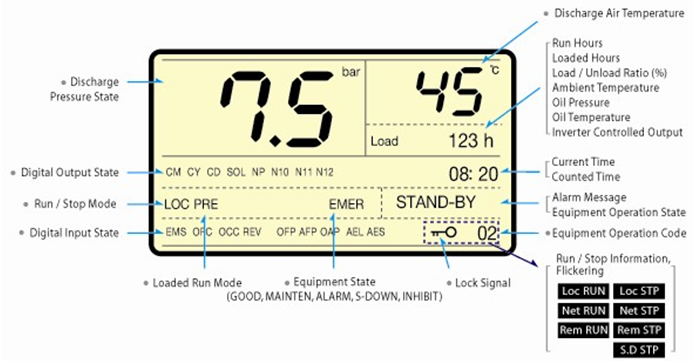

2.Đo đạc và hiển thị thông tin
1

1


.3. Hiển thị trạng thái hoạt động.
1
Nếu nhấn phím “ENTER’, hiển thị thời gian vận hành, thời gian tải, tỉ lệ nhiệm vụ tải và không tải, nhiệt độ xung quanh, nhiệt độ khoang dầu,áp suất khoang dầ. Đầu ra biến tần và tần số tương đương.

4. Chức năng các phím vận hành.

Khởi động / Dừng
1
 Chọn Start / Stop
Máy khởi động khi  nhấn phím starts (Màu xanh).
Máy dừng khi nhấn phím stop (màu đỏ).

Reset
1
Cài đặt lại khi ngắt dòng.
Ngắt dòng cài đặt lại tự động không cần nhấn phím reset.

Menu
1
Quay lại để cài đặt lại khi nhấn phím menu

Enter
1
Chọn và lưu

Up / Down
1
Hướng lên (Tăng) và /hoặc Xuống (Giam)

Cancel
1
Quay lại menu trước hoặc màn hình ban đầu


5. ​​​​Trạng thái đèn hiển thị.


Trạng thái vận hành.
1

Green

ON / OFF theo trạng thái vận hành


Trạng thái báo động
1

Red

ON / OFF theo trạng thái báo động
ON : LED luôn luôn sáng
Tốc độ nhấp nháy thấp  : Bật khoảng 0.5 giây./ Tắt khoảng 0.5 giây
 Tốc độ nhấp nháy cao : Bật khoảng 0.1 giây Tắt khoảng 0.1 giây
Điểm nhấp nháy :  Sáng khoảng 0.1 giây / Tắt khoảng 4 giây.
OFF : LED luôn tắt.

No.
Trạng thái
Đèn trạng thái vận hành
1

Đèn trạng thái cảnh báo
1

00 Khởi động OFF







Bình thường : OFF
Ngắt dòng : Nhấp nháy tốc độ cao
Báo động  : Tốc độ nhấp nháy tháp
Bảo dưỡng : Điểm nhấp nháy
 Ưc chế khởi động :
Điểm nhấp nháy

01 Ức chế vận hành OFF
02 Sắn sàng hoạt động OFF

03
Hoãn khởi động  (Kiểm tra xả đáy)		 Điểm nhấp nháy
Trạng thái yêu cầu vận hành có tải  : Nhấp nháy tốc độ cao
04 Sẵn sàng khởi động Điểm nhấp nháy

06
Trong suốt quá trinh vận hành (Y/D hoãn truyền)		 Điểm nhấp nháy
Trạng thái yêu cầu vận hành có tải  : Nhấp nháy tốc độ cao

07
Hoãn vận hành tải 		Điểm nhấp nháy
Trạng thái yêu cầu vận hành có tải  : Nhấp nháy tốc độ cao
08 Vận hành tải ON

09
Hoãn tải		 Điểm nhấp nháy
Trạng thái yêu cầu vận hành có tải  : Nhấp nháy tốc độ cao
10 Hoãn tự động dừng Điểm nhấp nháy
11 Hoãn dừng thủ công Tốc đô nhấp nháy thấp
99 Ngắt máy OFF
