Các ứng dụng trong máy nén Fusheng

Thứ bảy - 11/01/2020 01:58

Theo như dải vận hành cho phép của máy nén khí Fusheng, điều kiện vận hành trong các ứng dụng làm mát bằng khí hoặc bơm nhiệt quan trọng hơn làm mát bằng khí: tải của các điều kiện trước là khoảng 15-30% cao hơn so với cái sau khiến nhiệt độ xả, nhiệt độ cuộn dây và nhiệt độ dầu cao. Để máy nén chạy bình thường, cần lắp hệ thống phun chất lỏng hoặc dàn làm mát dầu để làm mát máy nén.

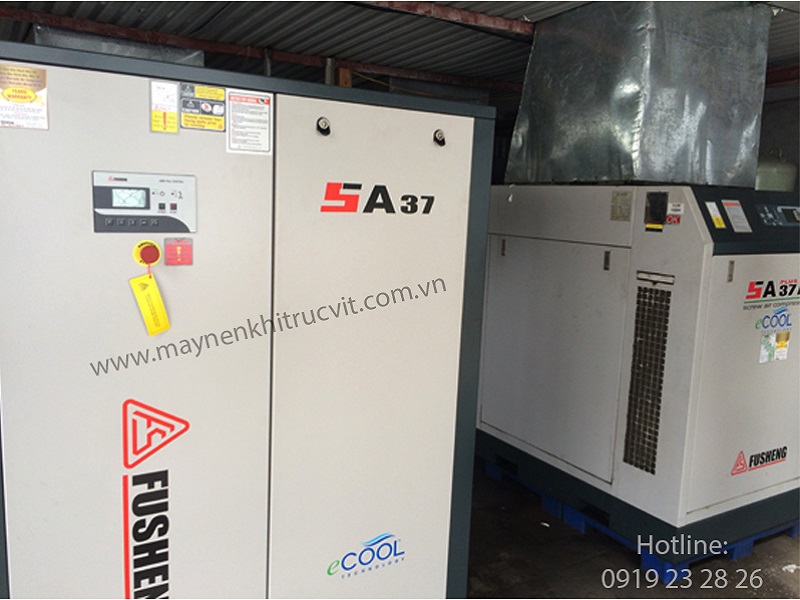

cac ung dung trong may nen fusheng
Bảo đưỡng - sửa chữa máy nén khí tại Minh Phú

1. Phun chất lỏng.

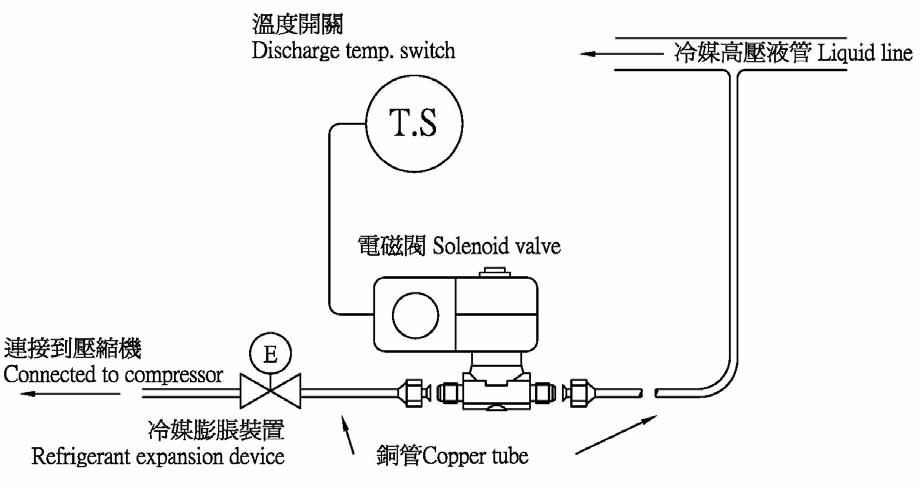

Bơm một số chất làm mát trực tiếp vào buồng máy nén hoặc cổng ống hút để giảm nhiệt dộ dây quấn động cơ và nhiệt độ xả. Khi nhiệt độ xả lên tới 100°C, công tắc nhiệt độ gửi một tín hiệu tới van điện từ để chất làm mát vào buồng máy nén hoặc cổng hút thông qua van điện từ và thiết bị tiết lưu. Nhiệt độ ẩn của chất làm mát cung cấp công suất làm mát theo yêu cầu để làm mát máy nén khi chạy trong điều kiện quan trọng. Nếu van hằng nhiệt không được thiết kế đặc biệt để bơm chất lỏng , van điện từ yêu cầu để kiểm soát mở/đóng van điện từ và giúp hệ thống ổn định. Khuyến cáo sử dụng van điện từ đặc biệt ( ví dụ dòng Danfoss TEAT 20, Alco 935 hoặc Y1037...) để kiểm soát bơm chất lỏng.  Đường ống minh họa như sau:


Sơ đồ bơm chất lỏng

                                                                                            Sơ đồ bơm chất lỏng

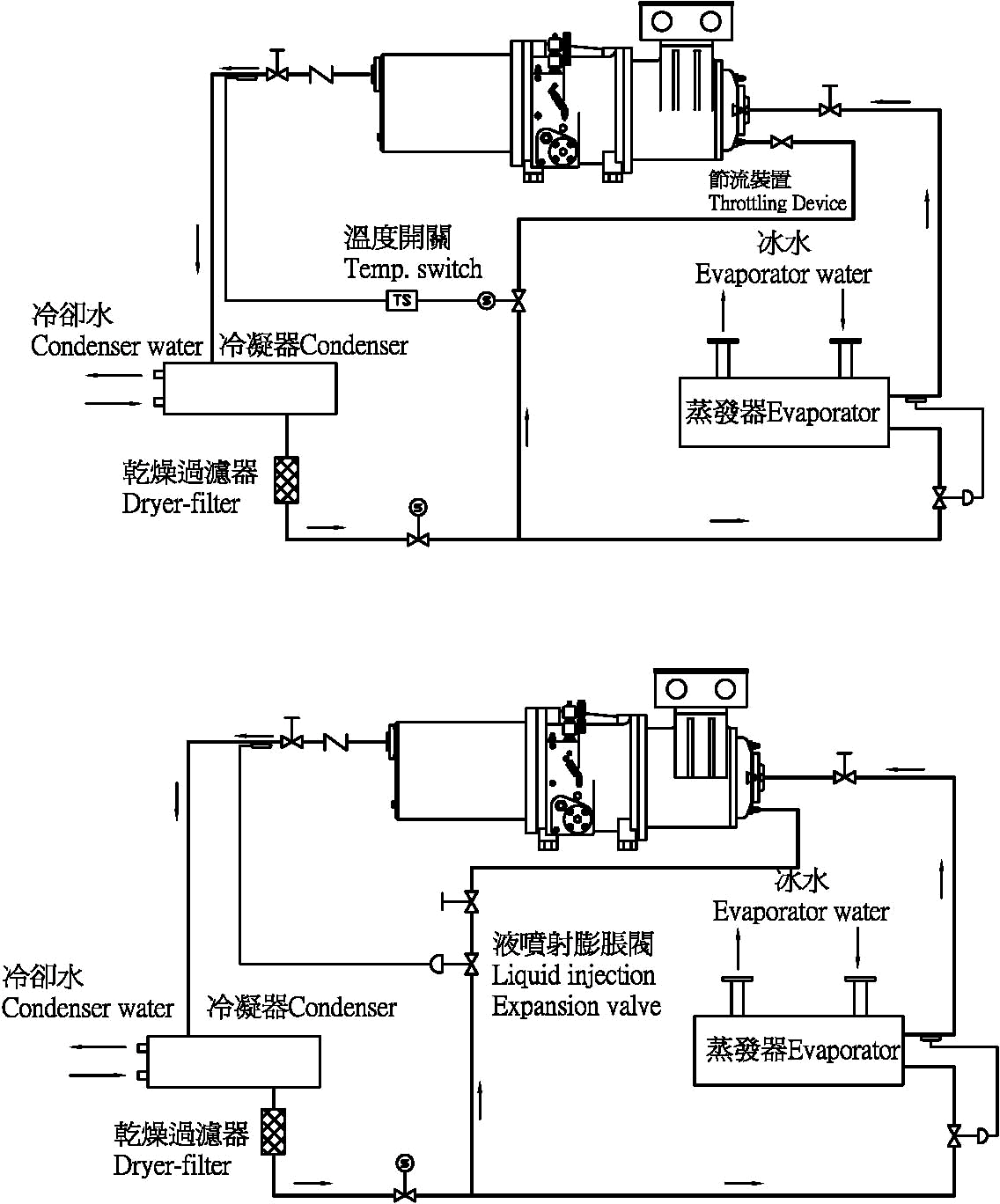

Sơ đồ bơm chất lỏng áp suất trung bình
               Bơm chất lỏng Áp suất trung bình.

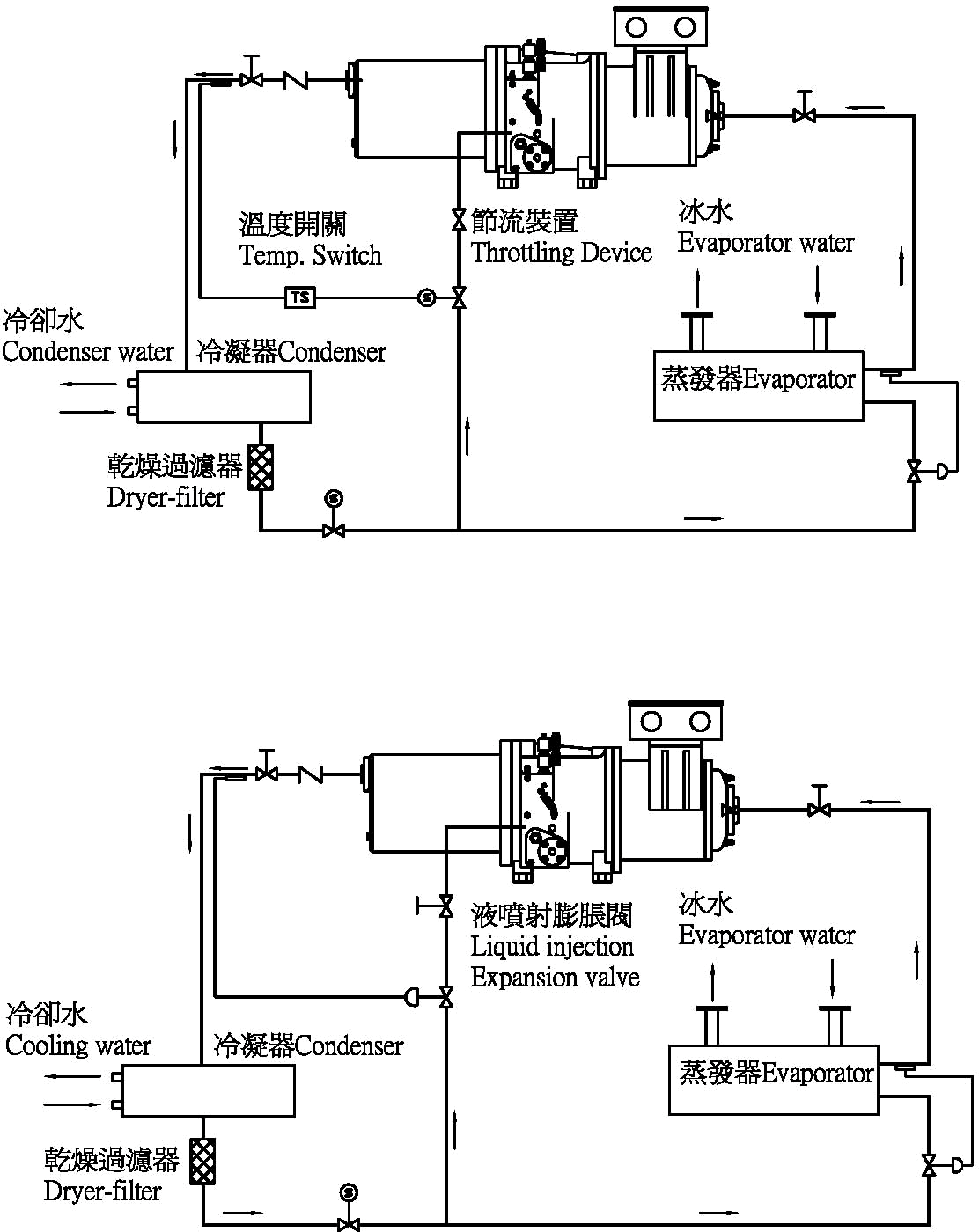

Bơm chất lỏng cổng hút

Bơm chất lỏng cổng hút.

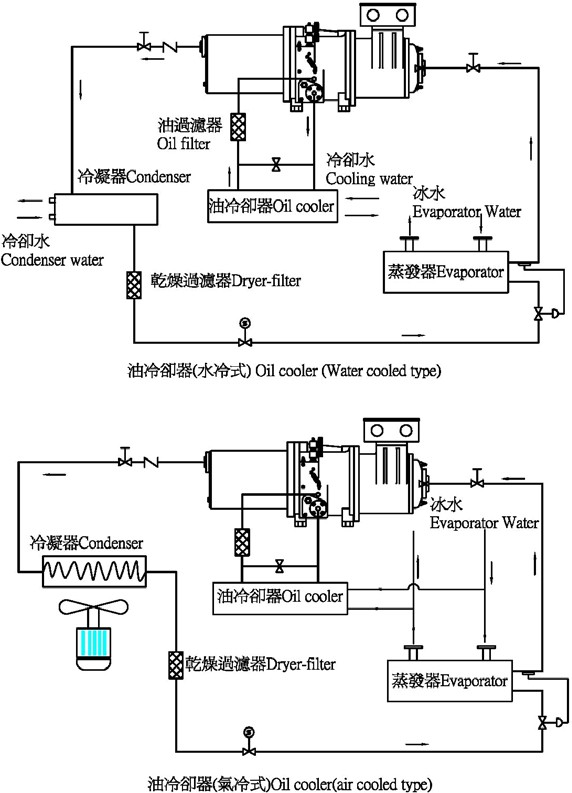

2.  Dàn làm mát.

Dưới điều kiện vận hành làm mát bằng khí hoặc bơm nhiệt độ, cần thêm dàn làm mát đặc biệt khi nhiệt độ xả trên 100°C. Nhiệt độ dầu xả yêu cầu của dàn làm mát là khoảng 50-70°C, khác nhau tùy vào công suất dàn làm mát và điều kiện vận hành máy nén. Công suất dàn làm mát được khuyến cáo như sau:

Mã máy

SR-1(H)~SR-3(H)

SR-434(H)

SR-4(H)~SR-561(H)

SR-6(H)~SR-7(H)

SR-8(H)

Công suất dàn làm mát (kW)

14

18

28

35

49

Mã máy

SRA-1~SRA-3

SRA-434

SRA-4~SRA-561

SRA-6~SRA-7

SRA-8

Công suất dàn làm mát (kW)

9

12

18

23

32

Nếu nhiệt độ dầu quá thấp, lắp đặt van hằng nhiệt hoặc mix van ( hòa dầu nóng và lạnh). Dàn làm mát dầu có thể được làm mát bằng khí, chất làm mát hoặc bằng nước). Áp dụng bất kì phương pháp làm mát nào, áp suất tối đa giảm khi đi qua dàn làm mát sẽ không vượt quá 0.5 bar. Giảm áp suất cao hơn có thể dẫn tới hỏng kiểm soát công suất và dầu bôi trơn của vòng bi không đủ. Mở van điện từ nếu nhiệt độ xả thấp hơn 70 để van dầu quay lại máy nén. Ngược lại, dóng van để dẫn dầu vào dàn làm mát.


1

3. Hệ thống tích trữ nhiệt
Đối với hệ thống điều hòa nhiệt độ hơi vào khoảng 0-5°C; tuy nhiên, nó vào khoảng -5-(-15) °C trong hệ thống tích trữ nhiệt, điều này có thể gây tỉ lệ nén cao. Máy nén có thể bị ngắt do nhiệt độ xả của thiết bị bảo vệ cao. Vì thế hệ thống phun chất lỏng hoặc dàn làm mát dầu khuyến khích để duy trì nhiệt độ xả bình thường. Trừ công tắc kiểm soát nhiệt độ, công tắc chống đông, công tắc áp suất thấp, màn hình kiểm soát phải được điều chỉnh, thêm tách dầu thứ 2 để hiệu quả hồi dầu tốt hơn. ống hồi dầu của tách sẽ được kết nối với phía áp suất thấp hơn của máy nén.

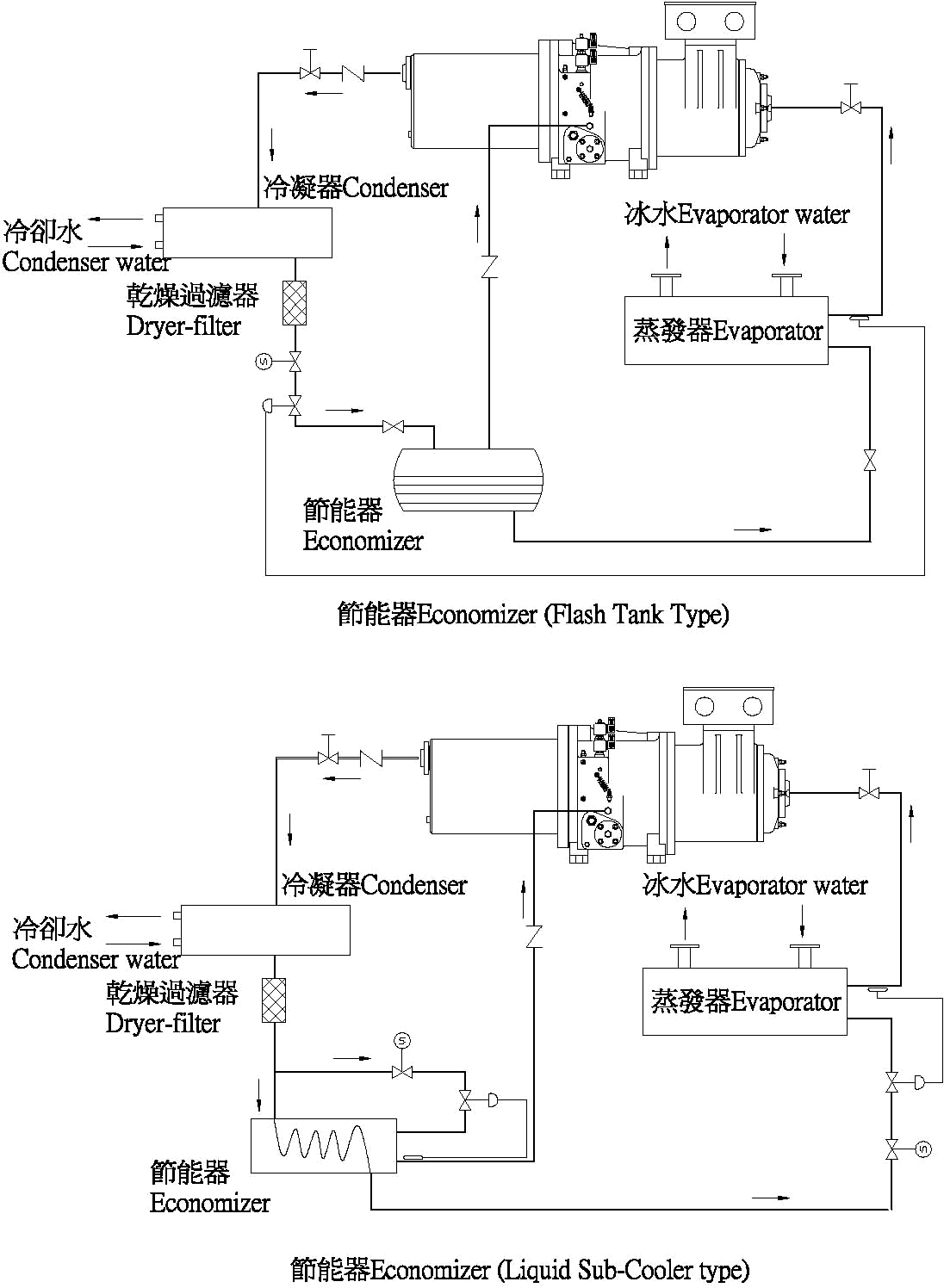

4.Bộ phận tiết kiệm nhiên liệu.
Công thức của các bộ phận tiết kiệm nhiên liệu giống bới máy nén 2 cấp. Có thể tăng hiệu quả của máy nén đặc biệt dưới tỉ lệ nén cao. Bể và hệ thống làm lạnh nhánh được minh họa như sau:
1
