Khắc phục sự cố máy nén khí Kobelco AG370

Thứ hai - 30/03/2020 01:44

 Máy nén khí Kobelco thường gặp một vài sự cố trong quá trình vận hành, việc sửa chữa máy tạm thời để sử dụng trong các trường hợp khẩn cấp là vô cùng quan trọng. Sau đây là một vài cách xử lý sự cố máy nén khí Kobelco AG370 mà Minh Phú muốn chia sẻ đến các bạn.

Nếu trong trường hợp dùng khẩn cấp, khởi động máy nén sau khi hiệu chỉnh theo những bước dưới đây. Màn hình ITCS máy nén khí Kobelco có thể lưu 4 lỗi mới nhất.

sự cố máy nén khí Kobelco, kobelco ag370, bao duong may nen khi kobelco ag370, sua chua may nen khi kobelco ag370, may nen khi kobelco ag370,bao duong may nen khi, sua chua may nen khi, bảo dưỡng máy nén khí, sửa chữa máy nén khí, air compressor repair service, air compressor maintanece service

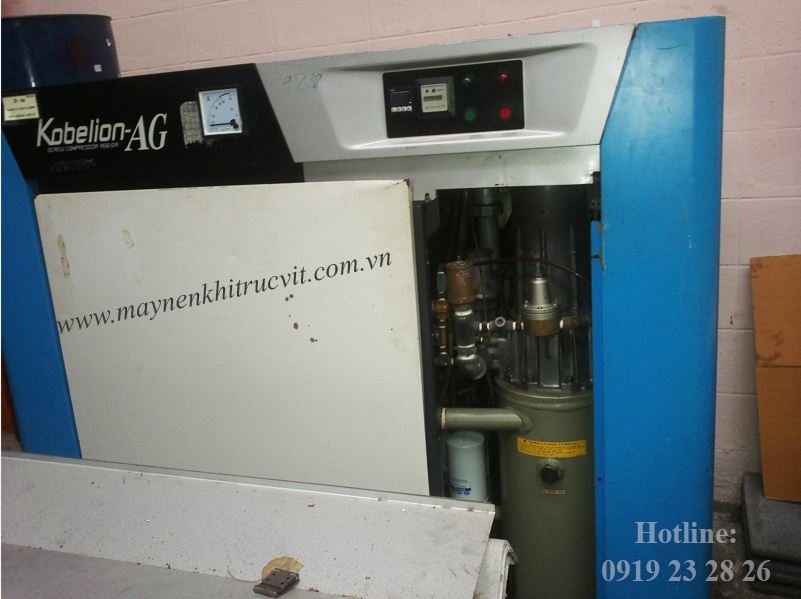

Khắc phục sự cố máy nén khí Kobelco AG370


1. Trường hợp dừng khẩn cấp máy nén khí Kobelco để khắc phục sự cố máy nén khí Kobelco AG370


STT. Màn hình ITOS hiển thị Giải pháp
Tin nhắn màn hình điều khiển hiển thị
Yếu tố chính Nguyên nhân có thể
F - 01 Động cơ chính quá dòng Lọc bụi bị tắc K- 1
Cài đặt áp suất không phù hợp K- 13
Tắt và khởi động  máy quá thường xuyên K- 11
Nguồn điện hỏng K-6
Motor hỏng K-9
F - 02 Nhiệt độ cuộn coil motor cao Lọc bụi bị tắc K- 1
Cài đặt áp suất không phù hợp K- 11
Tắt và khởi động  máy quá thường xuyên K- 13
Nguồn điện hỏng K-6
Motor hỏng K-9
F - 04 Hỏng máy sấy
(quá dòng hoặc áp suất cao)
Lọc bụi bị tắc. K- 1
Nhiệt độ xung quanh cao K-3
Tắc phin lọc ngưng K-8
Cài đặt áp suất không phù hợp K- 13
Hỏng nguồn K-6
Hỏng motor máy sấy K-7
F - 05 Nhiệt độ xả cao Lọc bụi bị tắc. K- 1
Nhiệt độ xung quanh cao K-3
Cài đặt áp suất không phù hợp K- 13
Tắc dàn giải nhiệt K-2
Tắc lọc dầu K-4
F - 07 Nhiệt độ cao sau lõi tách Tách cần thay thế thì phải dừng máy nén và xả hết dầu trong tách để áp suất bên trong giảm xuống 0 bar . sau đó tiến hành thay thế tách ,
F - 21 Pha âm Tắt nguồn và đổi dây nguồn
G - 01 Hỏng cảm biến (Liên hệ bên bảo dưỡng
G - 02 Hỏng màn hình Tắt và sau đó bật nguồn , và nhấn phím restart.
(Liên hệ bên bảo dưỡng)


2. Giải pháp giải quyết sự cố máy nén khí Kobelco AG370


Cách giải quyết những vấn đề có trong bảng sau:

STT



Nguyên nhân chính

Cách giải quyết

K - 01

Tắc lọc gió

Vệ sinh lọc gió
Tháo lọc gió và vệ sinh bằng cách thổi khí vào

K - 02

Tắc lọc dầu

Vệ sinh giàn giải nhiệt
Dừng máy nén đảm bảo quạt dừng hẳn và vệ sinh.

K - 03

Nhiệt độ xung quanh cao

Nhiệt độ xung quanh thấp hơn  40°C {104°F} bằng cách thông thoáng hoặc những cách khác.

K - 04

Tắc lọc dầu

Thay thế lọc dầu
Dừng máy nén đảm bảo áp suất trong tách dầu giảm xuống 0 bar và thay thế  lọc dầu.

K - 06

Hỏng nguồn

Dừng máy nén
Kiểm tra giảm điện áp , cân bằng áp suất pha đơn và pha âm và hiệu chỉnh nếu cần thiết.

K - 07

Hỏng động cơ máy sấy

Dừng máy nén . đo điện trở cuộn coil
Nếu là  1UXMQ hoặc thấp hơn liên hệ  đại lí sửa chữa máy .

K - 08

Tắc phin lọc cặn

Dừng máy nén và vệ sinh.

K - 09

Hỏng động cơ

Dừng máy nén . đo điện trở cuộn coil
Nếu là  1UXMQ hoặc thấp hơn liên hệ  đại lí sửa chữa máy .

K- 11

Dừng máy và khởi động lại quá nhiều lần

Kiểm tra xem có biến động gì không
Duy trì vòng hoạt dộng là máy chạy ít nhất 2 phút và dừng tối thiểu là  3 phút

K- 12

Mạch chính thấp hơn điện áp

Dừng máy và tắt nguồn để kiểm tra dây

K- 13

Lỗi cài đặt áp suất

Duy trì vòng hoạt dộng là máy chạy ít nhất 2 phút và dừng tối thiểu là  3 phút


3. Danh sách khóa chéo máy nén khí Kobelco AG370

Dừng khẩn cấp

STT

Mục

Vi tri phát hiên

Bộ phận phát hiện

Điều kiện phát hiện 1

Điều kiện phát hiện 2

1

Nhệt độ cuộn coil cao

Main motor coil

Cặp nhiệt kế

155°c {311 °F}
Hoặc cao hơn



2

Động cơ chinh quá tải



Nhiệt kế

Bật  ON



3

Máy sấy hỏng

Lốc máy sấy

Bình giữ nhiệt

Bật ON

“Tiếp tục vận hành tại khi máy sấy lỗi, chọn  OFF”

Xả máy sấy

Công tắc áp suất

Động cơ máy sấy

Nhiệt kế

4

Nhiệt độ xả cao

Tách dầu

Cặp nhiệt kế

110°C{230°F}
Hoặc cao hơn



5

Nhiệt độ tách dầu cao

Sau tách dầu

Cặp nhiệt kế

110°C{230°F}
Hoặc cao hơn



6

Hỏng CPU

Màn hinh

Màn hình điều khiển





7

Lỗi cảm biến

Nhiệt kế xả CH9

Màn hình điều khiển

Bị đứt



Nhiệt kế xả CH10.

Màn hình điều khiển

Nhiệt độ cuộn coil động cư chinh cao . Nhiệt kế xả CH7

Màn hình điều khiển





8

Pha âm



Rơ le pha âm

Pha âm





Một số lỗi thường xảy ra khi sử dụng, vận hành máy nén khí Kobelco AG370:

STT

Mục

Vi tri phát hiên

Bộ phận phát hiện

Điều kiện 1

Điều kiện 2

1

Nhiệt độ cuộn coil cao

Động cơ chinh

Cặp nhiệt kế

150°C {302°F}
Hoặc cao hơn



2

Nhiệt độ xả cao

Xả máy nén

Cặp nhiệt kế

105°C{221°F}
Hoặc cao hơn



3

Nhiệt độ sau tách dầu cao

Tách dầu

Cặp nhiệt kế

105°C{221°F}
Hoặc cao hơn



4

Máy sấy hỏng

Lốc máy sấy

Bình giữ nhiệt

Bật ON

“Tiếp tục vận hành tại khi máy sấy lỗi, chọn  ON”

Xả máy sấy

Công tắc áp suất

Động cơ máy sấy

Nhiệt kế

5

Nhiệt độ xung quanh cao

Cửa hút máy nén

Cặp nhiệt kế

40°C{104°F}
Hoặc cao hơn



6

Lỗi tách dầu bi tắc

Trước và sau loi lọc

Cảm biến áp suất

1.0 Hoặc cao hơn



7

Đồng hồ báo bảo dưỡng quá 10 giờ

Màn hinh điều khiển

Màn hinh điều khiển





Bảo dưỡng máy nén khí Kobelco AG370

STT

Mục

Vị tri phát hiện lỗi

Bộ phận phát hiện

Điều kiện 1

Điều kiện 2

1

Thời gian vệ sinh lọc bụi

Giờ chạy

Màn hình điều khiển

500 giờ chạy



2

Thời gian vệ sinh lọc hút

Giờ chạy và áp suất chênh lệch

Màn hình điều khiển

3000 giờ chạy

- 0.62 bar

3

Thời gian vệ sinh lọc dầu

Giờ chạy

Màn hình điều khiển

6000 giờ chạy



4

Thời gian thaydầu

Giờ chạy

Màn hình điều khiển

3000 giờ chạy s



5

Thời gian thay tách dầu

Giờ chạy và áp suất chênh lệch

Màn hình điều khiển và cảm biến áp suất

6000 giờ chạy

1.0 bar

6

Thời gian kiểm tra dàn làm mát

Giờ chạy

Màn hình điều khiển

6000 giờ chạy



7

Thời gian thay pin bộ  điều khiển

Controller

Màn hình điều khiển





8

Hỏng cảm biến

nhiệt độ xung quanh , cảm biến áp suất cổ hút.

Cặp nhiệt kế và cảm biến áp suất

Bị đứt



Cảm biến áp suất xả CH2

Màn hình điều khiển

Zero error > 5%

Cảm biến áp suất bên trong bể chứa CH3

Màn hình điều khiển

9

Cài đặt kiểm tra hằng năm

Giờ chạy

Màn hình điều khiển

6000 giờ chạy

Chạy 1 năm

Điều kiện 3 3 năm

10

Cài đặt kiểm tra từ năm thứ 2

Giờ chạy

Màn hình điều khiển

Như trên  + 6000 giờ chạy

Như trên + 1 năm

11

Cài đặt thời gian đại tu

Giờ chạy

Màn hình điều khiển

3 năm + 6000 giờ chạy

3 năm + 1 năm



4.Trước khi kiểm tra lỗi máy nén khí Kobelco AG370

Nếu máy nén bị lỗi , kiểm tra những mục sau, những thông tin được đưa trong cột giải pháp có nghĩa là khuyến khích gọi bên sửa chữa, nhà phân phối hoặc trung tâm chăm sóc khách hàng.

Vấn đề

Nguyên nhân

Giải pháp

Không khởi động

Động cơ không kêu

Đứt dây

Thay dây

Bảng mạch, hoặc ro le , cầu giao bị lỗi đường truyền hoặc bị  hỏng

Thay phần bị lỗi

Lỗi động cơ

Kiểm tra điện trở cuộn coil và sửa hoạc thay thế động cơ.

Động cơ có tiếng ồn

Điện áp thấp

Đối với nguồn điện công suất thấp, thay công suất của bộ truyền.

Dây nhỏ

Thay dây có kích thước phù hợp

Lỗi động cơ

Sửa và thay thế động cơ

Buồng máy nén

Đại tu máy nén

Áp suất xả thấp

Lỗi van điện từ

Điều chỉnh và thay thế van điện từ

Hở đường ống

Vặn chặt phụ tùng và thay thế

Tắc lọc hút

Vệ sinh và thay thế lõi lọc

Tắc tách dầu

Thay lõi lọc

Van an toàn

Áp suất cao hơn giá trị cho phép

Chọn bể chứa có dung tích phù hợp

Van an toàn bị chỉnh sai hoặc hỏng

Điều chỉnh sửa và thay thế van

High lubricating oil consumption

Tắc đường hồi dầu

Vệ sinh và thay thế

Tắc tách dầu

Thay thế tách dầu

Bôi trơn quá mức

Xả dầu để dầu sẽ năm f trong khoảng giữa 2 vạch đỏ của thước thăm dầu

Lỗi kiểm soát thể tích

Vòng tải quá ngắn

Increase the capacity of piping (air receiver tank).

Cài đặt áp suất không phù hợp

Reset the pressure.

Dầu bị hỏng sớm

Sử dụng dầu không phải KOBELCO hoặc dầu theo khuyến cáo

Thay bằng dầu  GENUINE SCREW OIL hoặc sử dụng dầu theo khuyến nghị

Nhiệt độ xung quanh cao

 Nhiệt độ thấp bằng cách thông  thoáng bằng những cách khác.

Dầu bị lẫn nước

 Kiểm tra cổng hút và xả dầu.

Dàu bị xuống cấp

Xả nước tại thời điểm thay dầu

Am thanh lạ

Vật liêu ben ngoài máy nén

Đại tu hoặc sửa .


Vòng bi hỏng hoặc bị ăn mòn

Thay vòng bi

Âm thanh lạ từ máy nén

Lỏng dây đai hoặc ốc

Thắt chặt dây đại hoặc vặn chặt ốc

Lắp đặt sai

Đổ đầy vữa và cố định máy

Rung quá mức

Lỏng dây đai hoặc ốc

Thắt chặt dây đại hoặc vặn chặt ốc.

Lắp sai

Đổ đầy vữa và cố định máy theo chiều ngang

Không cân bằng do quạt bị bẩn

Vệ sinh cánh quạt


Máy sấy hỏng

Nước đọng ở cổng xả

Rỉ chất làm lạnh

Sửa và thay chất làm lạnh

Nhiệt độ đầu vào cao

Nhiệt độ xung quanh thấp hơn  40°C {104°F} hoặc thậm chí hơn nữa

Vệ sinh nước đọng và thay thế quạt thông gió.

Hỏng van thoát khí nóng

Đặt áp suất bằng cách điều chỉnh van. Nếu không thể điều chỉnh thì thay thế van.

Công ty máy và kỹ thuật Minh Phú cam kết dịch vụ sửa chữa khắc phục sự cố máy nén khí Kobelco AG370 tốt nhất cùng các phụ tùng máy nén khí Kobelco chính hãng dành cho khách hàng. Liên hệ: 0919.23.28.26
