Nguyên tắc khởi động máy nén khí Kaeser

Thứ hai - 14/10/2019 03:47

Để đảm bảo an toàn cho người lao động cũng như hệ thống máy nén trong mỗi công ty, bài viết này Minh Phú xin giới thiệu các nguyên tắc khởi động, vận hành máy nén khí Kaeser chính xác, an toàn.

1. Nguyên tắc vận hàng máy nén khí Kaeser an toàn

Tiếp xúc trực tiếp với nguồn điện có thể gây ra những chấn thướng nghiêm trọng và thậm chí có thể gây chết người. Vì vậy cần phái:
  • Cách li tất cả các nguồn điện chính(tắt bộ cách ki chính).
  • Đảm bảo nguồn điện máy nén khí Kaeser không tự bật lên.

  • Kiểm tra để đảm bảo không có hiệu điện thế còn sót lại.
Lỏng kết nối các giữa các bộ phận chịu áp suất có thể gây thương tích hoặc thậm chí chết người.
  • Đóng van ngừng hoặc cách li máy từ hệ thống khí nén để chắc chắn khí nén không chảy ngược lại máy nén khí Kaeser.
  • Khử áp tất  cả các thiết bị hoặc vỏ chứa áp
  • Kiểm tra tất cả các đầu nối bằng đồng hồ đo áp của máy nén khí Kaser, đảm bảo đồng hồ chỉ số 0.
Trước khi bật đảm bảo rằng:
  • Không ai làm việc bên máy nén khí.
  • Tất cả bảng điều kiển được đặt nơi cẩn thận và bảo mật.
  • Đóng các cửa lại.
    Vận hành máy nén Kaeser tại Minh Phú, sửa chữa máy nén khí Kaeser, phụ tùng máy nén khí Kaeser, bảo dưỡng máy nén khí Keaser, lắp đặt máy nén khí Kaeser

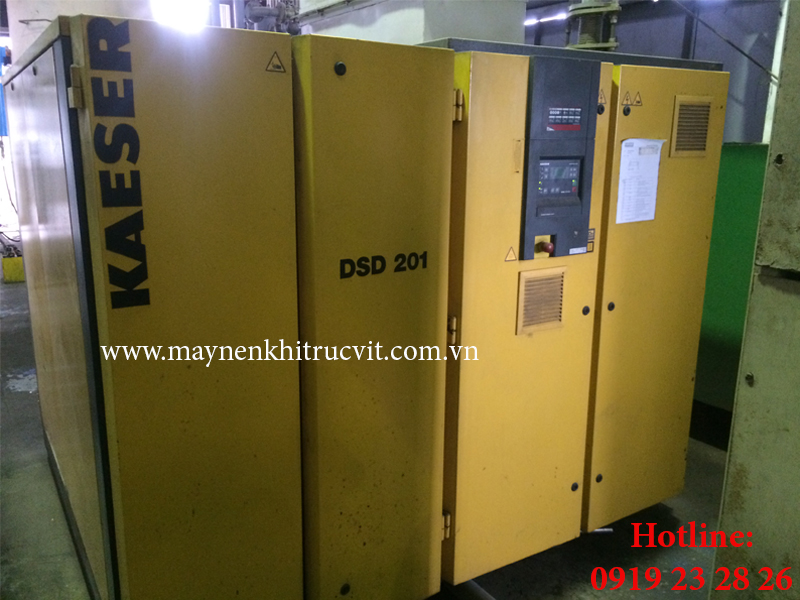

    Vận hành máy nén Kaeser tại Minh Phú
1.1  Trước khi khởi động .

Chỉ để những người có chuyên môn và được ủy quyền lắp đặt và bảo dưỡng khởi động máy. nén Kaeser

Khởi động máy nén khí không đúng và hợp lí có thể gây thiệt hại về người và máy.

Biện pháp khởi động lại máy nén khí sau khi lưu kho.

Thời gian lưu kho hơn ......  Biện pháp .
12 Tháng
  • Thay lọc dầu
  • Thay hộp tách dầu
  • Thay dầu làm mát.Kiểm tra vòng bi motor từ đại diện ủy quyền của Kaeser.
36  tháng
  • Kiểm tra đánh giá điều kiện kĩ thuật bởi nhà phân phối ủy quyền Kaeser.

1.2 Kiểm tra điều kiện lắp đặt và vận hành máy nén khí Kaeser.

Thực hiện tất cả các đầu mục trước khi khởi động máy.
  Kiểm tra Tình trạng kiểm tra
1 Tất cả các điều kiện vận hành đã sẵn sàng chưa?
2 Thiết bị ngắt kết nối với nguồn khóa đã được lắp đặt hay chưa.


3 Nguồn điện theo quy định đã được dán trên nhãn máy chưa?
4  Trang bị dây và cầu chì đầy đủ.
5 Tất cả các kết nối điện đã chặt chẽ chưa?
6  Van dừng có vừa với cửa thoát khí nén không?
7 Đã nối đường khí chính với cổng hoặc trục chưa?
8 Có đủ dầu làm mát trong bể tách dầu không?
(kim chỉ dầu làm mát nằm ngoài vùng màu đỏ)

9  Đủ lượng dầu làm mát để vào đầu nén chưa?
10 Rơ-le bảo vệ động cơ đã cài đặt đúng với nguồn điện chưa?


11 Người vận hành đã hoàn toàn hiểu về các quy định an toàn chưa?
12 Nguồn nước làm mát đã đảm bảo chưa (tùy chọn K2)
13 Máy đã được cố định chưa?(option H1)
14  Đã đóng và chốt  tất cả các cửa và các bảng  điều khiển đã được bảo mật chưa?

2. Thiết lập giới hạn bảo vệ quá tải cho máy nén.

Cài đặt công tắc bảo vệ động cơ.
Động cơ quạt

Để ngăn chặn việc ngắt bảo vệ quá tải khỏi bị kích hoạt bởi sự dao động điện áp, ảnh hưởng của nhiệt độ hoặc dung sai các bộ phận, cài đặt có thể cao hơn dòng pha đối xứng (Xem bảng tên động cơ).
Đổ dầu làm mát vào đầu nén.
Sử dụng cùng loại dầu.



Kiểm tra hướng của con quay.
Máy được thiết kế quay theo chiều kim đồng hồ.
Kiểm tra nguồn bằng chỉ số trình tự pha. Động cơ máy nén quay sai hướng thì thay đổi nguồn động cơ L1 và L2.

Có thể kiểm tra hướng quay bằng cách bật và tắt máy nhanh. Tắt máy ngay khi thấy hướng quay và so sánh với chiểu quay của động cơ và đầu nén.
3.  Cài đặt công tắc bảo vệ động cơ.
Động cơ quạt
 Để ngăn chặn việc ngắt bảo vệ quá tải khỏi bị kích hoạt bởi sự dao động điện áp, ảnh hưởng của nhiệt độ hoặc dung sai các bộ phận, cài đặt có thể cao hơn dòng pha đối xứng (Xem bảng tên động cơ).

3.1  Đổ dầu làm mát vào đầu nén.

Lưu ý: Sử dụng cùng loại dầu.
1

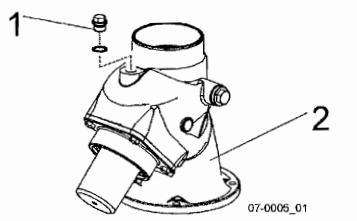

                                                                Cổng tiếp dầu

  1. Ốc

  2. Van hút

  •  Tháo ốc vít (1) trong van cổ hút(2).

  • Đổ dầu vào đầu nén.

image 20191109084224 1

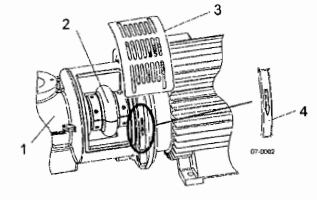

                                                                                        Khớp nối



  1. Đầu nén                3. Vỏ

  2. Khớp nối              4. Mũi tên chỉ hướng quay

  • Tháo vỏ (3)

  • Chú ý mũi tên chỉ hướng.

  • Nắm, quay khớp nối (2) và trục đầu nén.

  • Thay vỏ khớp nối (3)

4. Kiểm tra hướng của con quay.



  •  Máy được thiết kế quay theo chiều kim đồng hồ.

  • Kiểm tra nguồn bằng chỉ số trình tự pha.

  • Động cơ máy nén quay sai hướng thì thay đổi pha nguồn động cơ L1 và L2.

Lưu ý: Có thể kiểm tra hướng quay bằng cách bật và tắt máy nhanh. Tắt máy ngay khi thấy hướng quay và so sánh với chiểu quay của động cơ và đầu nén.

Động cơ máy nén .
Trong cấu hình sao tam giác, dòng pha được cung cấp thông qua đường cắt bảo vệ quá tải. Dòng pha này bằng 0.58 lần dòng điện định mức  (xem trong bảng tên máy nén ).
Để ngăn chặn việc ngắt bảo vệ quá tải khỏi bị kích hoạt bởi sự dao động điện áp, ảnh hưởng của nhiệt độ hoặc dung sai các bộ phận, cài đặt có thể cao hơn dòng pha đối xứng.
