Thông số kĩ thuật máy nén khí Atlas Copco GA 45+

Thứ ba - 12/11/2019 05:24

Máy nén khí Atlas Copco được thiết kế hoạt động trong môi trường công nghiệp khắc nghiệt, với hệ thống điều khiển điện tử thông minh, giúp tiết kiệm năng lượng, giảm tiếng ồn hoạt động ở mức tối đa, hệ thống điều khiển trung tâm tích hợp giúp kiểm soát tốt nhiệt độ, kiểm soát thời gian. Việc nắm được các thông số tiêu chuẩn của máy sẽ giúp cho người vận hành sử dụng máy một cách tối ưu hơn và hiểu về máy hơn.

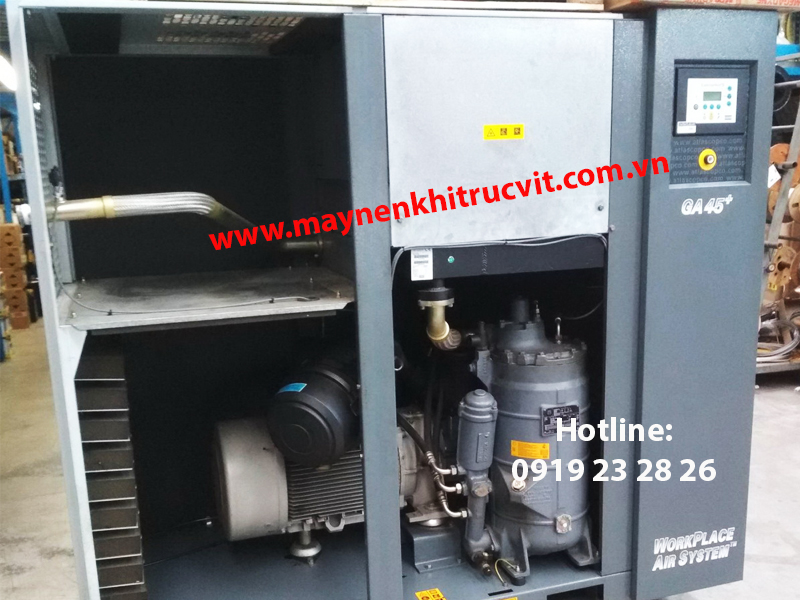

thong so ki thuat may nen khi atlas copco ga 45 — *Dịch vụ bảo dưỡng - sửa chữa máy nén khí Atlas Copco 45+ tại Minh Phú*

Lưu ý: Các dữ liệu trong bảng sau đây nằm trong điều kiện tiêu chuẩn của máy nén khí Atlas Copco GA45+. Và được nhà sản suất công bố trong cuốn sách hướng dẫn sử dụng của hãng - ''trang 173 đến trang 176''.

Bảng thông số kĩ thuật của máy nén khí Atlas Copco GA45+

	Units	7.5 bar	8 bar	10 bar	13 bar	100 psi	125 psi	150 psi	175 psi
Tần số	Hz	50	50	50	50	60	60	60	60
Tối đa (Không tải) áp suất, không có máy sấy	bar(e)	7.5	8	10	13	7.4	9.1	10.8	12.5
Tối đa (Không tải) áp suất, đơn vị không có máy sấy	psig	109	116	145	189	107	132	157	181
Tối đa (không tải) áp suất, Tích hợp đầy đủ các bộ phận	bar(e)	7.25	7.75	9.75	12.75	7.15	8.85	10.55	12.25
Tối đa (không tải) áp suất, Tích hợp đầy đủ các bộ phận	psig	105	112	141	185	104	128	153	178
Áp suất trong điều kiện làm việc chuẩn , không tích hợp máy sấy	bar(e)	7	8	9.5	12.5	6.9	8.6	10.3	12
Áp suất trong điều kiện làm việc chuẩn , không tích hợp máy sấy	psig	102	116	138	181	100	125	150	175
Áp suất trong điều kiện làm việc chuẩn, Tích hợp đầy đủ các bộ phận.	bar(e)	7	7.75	9.5	12.5	6.9	8.6	10.3	12
Áp suất trong điều kiện làm việc chuẩn, Tích hợp đầy đủ các bộ phận.	psig	102	112	138	181	100	125	150	175
Áp suất máy sấy giảm , Tích hợp đầy đủ các bộ phận.	bar(e)	0.17	0.12	0.1	0.06	0.19	0.13	0.09	0.06
Áp suất máy sấy giảm , Tích hợp đầy đủ các bộ phận.	psig	2.47	1.74	1.45	0.87	2.76	1.89	1.31	0.87
Điểm đặt , Van hằng nhiệt.	˚C	40	40	40	65	40	40	40	65
Điểm đặt , Van hằng nhiệt.	˚F	104	104	104	149	104	104	104	149
Nhiệt độ của van xả khí (Xấp xỉ), máy làm mát bằng khí.	˚C	29	29	29	29	29	29	29	29
Nhiệt độ của van xả khí (Xấp xỉ), máy làm mát bằng khí	˚F	84.2	84.2	84.2	84.2	84.2	84.2	84.2	84.2
Nhiệt độ của van xả khí (Xấp xỉ), máy làm mát bằng nước	˚C	29	29	29	29	29	29	29	29
Nhiệt độ của van xả khí (Xấp xỉ), máy làm mát bằng nước	˚F	84.2	84.2	84.2	84.2	84.2	84.2	84.2	84.2
Nhiệt độ của van xả khí (Xấp xỉ), máy được tích hợp đầy đủ.	˚C	25	25	25	25	25	25	25	25
Nhiệt độ của van xả khí (Xấp xỉ), máy được tích hợp đầy đủ.	˚F	77	77	77	77	77	77	77	77
Điểm sương áp suất , máy được tích hợp đầy đủ.	˚C	4	4	4	4	4	4	4	4
Điểm sương áp suất , máy được tích hợp đầy đủ.	˚F	39.2	39.2	39.2	39.2	39.2	39.2	39.2	39.2
Động cơ truyền động, SIEMENS		1LA9 209-2	1LA9 209-2	1LA9 209-2	1LA9 209-2	1LA9 209-2	1LA9 209-2	1LA9 209-2	1LA9 209-2
Tốc độ trục động cơ	r/min	2965	2965	2965	2965	3565	3565	3565	3565
Định mức công suất bình thường	kW	45	45	45	45	45	45	45	45
Định mức công suất bình thường	hp	60.3	60.3	60.3	60.3	60.3	60.3	60.3	60.3
Máy sấy tiêu thụ ở mức đầy tải, máy tích hợp đầy đủ (1)	kW	1.6	1.6	1.2	1.4	1.6	1.2	1.2	1.4
Máy sấy tiêu thụ ở mức đầy tải, máy tích hợp đầy đủ (1)	hp	2.15	2.15	1.61	1.88	2.15	1.61	1.61	1.88
Máy sấy tiêu thụ ở mứckhổng tải, máy tích hợp đầy đủ (1)	kW	1.4	1.4	1.1	1.3	1.5	1.1	1.1	1.3
Máy sấy tiêu thụ ở mứckhổng tải, máy tích hợp đầy đủ (1)	hp	1.88	1.88	1.48	1.74	2.01	1.48	1.48	1.74
Loại ga lạnh Máy được tích hợp đầy đủ(1)		R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Lượng gas lạnh, Máy được tích hợp đầy đủ(1)	kg	0.97	0.97	1.00	0.97	0.97	1.00	1.00	0.97
Lượng gas lạnh, Máy được tích hợp đầy đủ(1)	lb	2.14	2.14	2.20	2.14	2.14	2.20	2.20	2.14
Lượng tiêu thụ nước làm mát ( tại nhiệt độ đầu vào của nước dưới 35 ˚C và nhiệt độ tăng 15 ˚C ) đối với máy làm mát bằng nước.	l/min	47	47	47	47	47	47	47	47
Lượng tiêu thụ nước làm mát ( tại nhiệt độ đầu vào của nước vào khoảng 35 và 40 ˚C và nhiệt độ tăng 10 ˚C) đối với máy làm mát bằng nước.	cfm	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66
Lượng tiêu thụ nước làm mát ( tại nhiệt độ đầu vào của nước vào khoảng 95 và 104 ˚F và nhiệt độ tăng 18 ˚F) đối với máy làm mát bằng nước.	l/min	70	70	70	70	70	70	70	70
Lượng dầu, đối với máy làm mát bằng nước	cfm	2.46	2.46	2.46	2.46	2.46	2.46	2.46	2.46
Lượng dầu đối với máy làm mát bằng nước	l	23	23	23	23	23	23	23	23
Lượng dầu đối với máy làm mát bằng nước	US gal	6.08	6.08	6.08	6.08	6.08	6.08	6.08	6.08
Lượng dầu đối với máy làm mát bằng nước	Imp gal	5.06	5.06	5.06	5.06	5.06	5.06	5.06	5.06
Lượng dầu đối với máy làm mát bằng nước	l	22	22	22	22	22	22	22	22
Lượng dầu đối với máy làm mát bằng nước	US gal	5.81	5.81	5.81	5.81	5.81	5.81	5.81	5.81
Mức áp suất âm thanh, nơi làm việc đầy đủ các tính năng(theo ISO 2151 (2004)	Imp gal	4.84	4.84	4.84	4.84	4.84	4.84	4.84	4.84
Lượng tiêu thụ nước làm mát ( tại nhiệt độ đầu vào của nước vào khoảng 35 và 40 ˚C và nhiệt độ tăng 10 ˚C) đối với máy làm mát bằng nước.	dB(A)	67	67	67	66	67	67	67	66
