Bộ lọc khí nén là một thiết bị dùng trong hệ thống khí nén, nó có nhiệm vụ lọc những chất bẩn, gỉ sét, nước, dầu bôi trơn... Để tìm hiểu Bộ lọc khí nén làm việc thế nào, tính hiệu quả của bộ lọc phụ thuộc vào yếu tố nào? xin mời các bạn đọc bài viết sau:

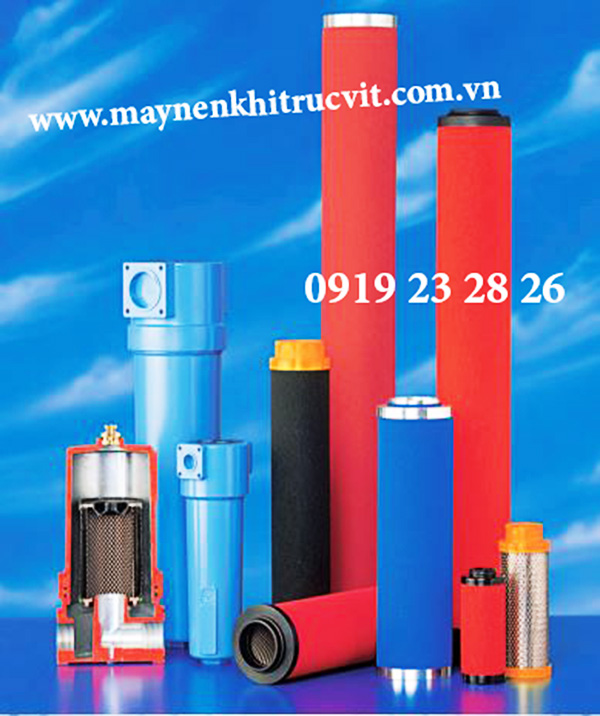

1.Bộ lọc khí nén của máy nén khí

Hiệu quả của bộ lọc phụ thuộc vào nguyên tắc thiết kế ( cách bố trí các đường dẫn khí ) và ngăn lọc.

Nguyên lý làm việc Bộ lọc khí nén

Khi đi vào bộ lọc, không khí nén phải đi qua một cánh có dạng xoắn, ở đó có dòng khí sẽ bị xoắn lốc. Tác động ly tâm do chuyển động xoắn lốc tạo ra làm cho các hạt nước và tạp chất rắn bị đẩy vào vách phía bên trong của chén lọc, sau đó các chất bẩn này sẽ rơi xuống đáy chén lọc. Không khí nén đi qua ngăn lọc, tại đây chúng được lọc sạch trước khi  chảy đến cổng ra.

Độ sạch của không khí nén tùy thuộc vào độ rộng của lỗ lưới lọc của ngăn lọc, các hạt bụi bẩn nhỏ hơn lỗ lưới lọc vẫn có thể đi vào cùng với khí nén. Ở những bộ lọc thông thường, lưới lọc có độ rộng lỗ từ 30 µm đến 70 µm. Các bộ lọc siêu nhỏ có độ rộng lỗ dưới 3 µm.

Thỉnh thoảng ngăn lọc phải được vệ sinh sạch sẽ để tách các chất bẩn, cáu, cặn vướng vào, nếu không sự lưu thông của dòng khí qua bộ lọc sẽ hạn chế. Không thể xác định được khoảng thời gian tối ưu để vệ sinh rửa sạch ngăn lọc, vì thời gian bảo dưỡng bộ lọc phụ thuộc vào lượng chất bẩn có trong không khí và lượng khí đi qua bộ lọc.

Chú ý:

Chất ngưng tụ phải được xả ra khi đạt đến mức ngưng tụ tối đa. Xả chất ngưng tụ bằng cách xoay vít theo cùng chiều kim đồng hồ.

 2. Bộ lọc không khí có bộ điều chỉnh áp suất:

 Nguyên lý làm việc:

  Khi đi vào bộ lọc, không khí phải đi qua một cánh có dạng xoắn, dòng khí sẽ bị xoắn lại. Các chất bẩn thô (các hạt nước, các vật thể rắn ) , dưới tác dụng của lực ly tâm sẽ bị đẩy vào vách phía bên trong của chén lọc, sau đó các chất bẩn này sẽ rơi xuống buồng chứa. Không khí nén đi qua ngăn lọc rồi đến bộ điều tiết áp suất, áp suất thứ cấp sẽ tác động vào một phía màng và tạo ra lực để cân bằng với lực của lò xo đã được định chỉnh bằng núm vặn.

 Nếu áp suất sơ cấp cao hơn nó sẽ đẩy đĩa đệm kín vào bệ van, ngăn cản không khí nén đi đến phía thứ cấp. Nếu phía thứ cấp có tiêu thụ khí nén, lực tác động lên màng sẽ giảm xuống. Lò xo sẽ nâng đĩa đệm kín lên khỏi bệ van và không khí nén có thể lưu thông qua phía thứ cấp. Để tránh cho van khỏi bị dao động, người ta lắp thêm bộ phận giảm chấn. Hai lỗ thông hơi trên vỏ bộ điều tiết áp suất cần được giữ cho thông thoáng.
