Sửa chữa mạch điện máy nén khí công nghiệp

Thứ tư - 24/03/2021 21:55

Kiểm tra và khắc phục sự cố mạch điện ở các máy nén khí - máy công nghiệp

1. Các bước cần thực hiện khi sửa chữa điện ở máy

Khi máy nén khí bị hỏng về điện, điều quan trọng là phát hiện khối mạch bị hỏng? Trong tủ điện hay ở bảng điều khiển? Hỏng ở các động cơ điện trong mạch động lực hay sự cố thuộc về mạch khống chế?
Có những sự cố hư hỏng đơn giản, sau khi phát hiện và xử lý tại chỗ, máy hoạt động lại bình thường trở lại. Kiểm tra phán đoán chính xác lỗi gây sự cố giúp các kỹ thuật viên tiết kiệm thời gian tối đa khi sửa chữa máy nén khí
Người vận hành là người biết rõ trạng thái máy nhất. Hãy hỏi họ về tình trạng máy cũng như điều gì đã xảy ra. Máy chạy yếu, làm việc được nhưng không tự động hay bốc khói ra ở chỗ nào v.v.v
Đọc kĩ sơ đồ nguyên lí và sơ đồ lắp ráp ròi suy nghĩ những thông tin trên để khoanh vùng nơi bị hỏng.
lap mach dien may nen khi 1

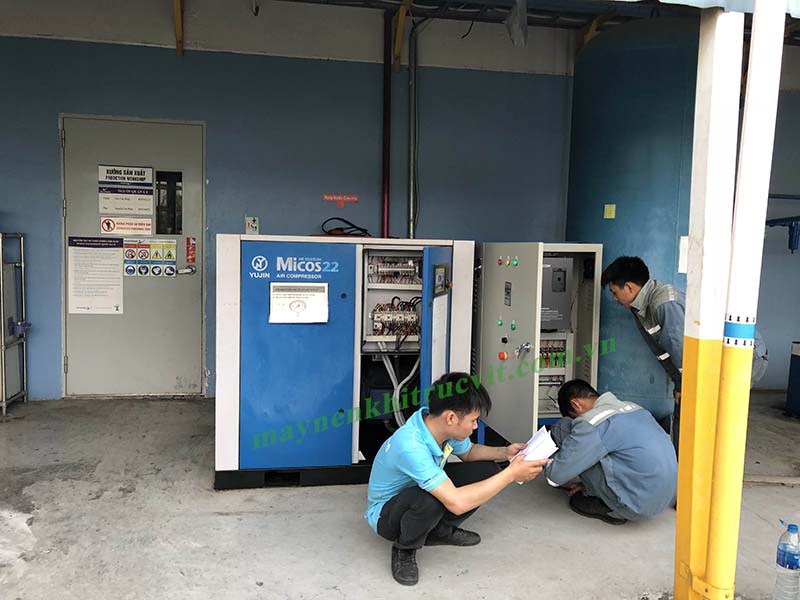

Minh Phú sửa chữa mạch điện máy nén khí Micos 22


2. Kiểm tra tổng thể máy nén khí

Kiểm tra sơ bộ là phương pháp kiểm tra một cách tổng quát chưa cần dụng cụ đo điện, chỉ kiểm tra nguội
Không đóng điện mà chỉ mở lắp đậy “vùng” nghi bị hỏng,quan sát bằng mắt các đường dây, khí cụ điện, các nút phục hồi của rơ le nhiệt xem có biểu hiện nào bất thường không như: dây bị đứt, bị tuột hoặc bị dính, rơ le nhiệt bị bật lên, điện trở bị cháy đen, tụ điện bị chảy dầu….
Kiểm tra các vít nối dây, các giắc cắm, cầu chì nghi bị hỏng, tiếp xúc kém ; tốt nhất là ấn chặt cầu chì hoặc rắc cắm, lấy vặn vít xiết lại cẩn thận các đầu dây. Nhiều khi chỉ liểm tra nguội cũng phát hiện ra hư hỏng, rồi khắc phục là máy có thể hoạt động như bình thường
Nếu không thấy biểu hiện hư hỏng nào thì có thể đóng điện để kiểm tra nóng.
bien tan may nen khi

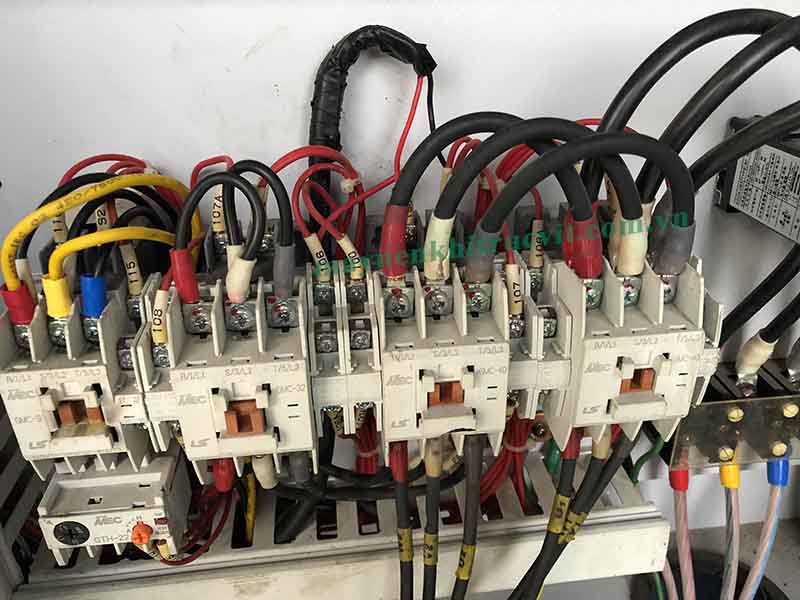

Kiểm tra mạch điện máy nén khí


3. Kiểm tra chi tiết máy nén khí

Bật áp-tô-mát rồi quan sát các đèn tín hiệu xem có báo sáng không. Ấn nút START nhìn xem các rơle, khởi động từ có tác động không. Có tiếng phát ra bất thường không? Các tiếp điểm có bị đánh lửa không?  Dùng vôn kế đo điện áp tuần tự: từ áp-tô-mát, qua công tơ điện, đến các đầu dây nối vào động cơ của từng pha R , S , T đén U, V, W… điện áp phải đạt Uđm hoặc trên dưới 5% mới đạt yêu cầu.

Trường hợp điện áp giảm nhiều( chỉ còn dưới 85%) là có sự cố. Nếu điện áp đủ 3 pha, đạt định mức vào động cơ, rôto quay được, máy mang tải thì quan sát ampe kế: Tốt nhất dùng ampe kế tìm đo dòng điện tải của 3 pha phải bằng nhau; dòng điện tải ở bất cứ pha nào cũng khồn được vượt quá trị số định mức ghi trên nhãn của động cơ
Kinh nghiệm khi động cơ sử dụng điện 3 pha 380V, cứ 1kw, ampe kế kim chỉ từ 2 A trở xuống là động cơ chạy được.

>>>> Có thể bạn quan tâm: Hướng dẫn sử dụng Màn hình máy nén khí MAM880

4. Trường hợp động cơ dùng điện qua máy biến tần, có các mạch điện tử sử dụng công tắc không tiếp điểm qua các thyristo, triac.

mach dien may nen khi
Kiểm tra mạch điện tử máy nén khí

- Trường hợp này thì rất phức tạp, không quan sát được bằng mắt thường; sự hỏng hóc hay xảy ra ở mạch điều khiển; ở các tụ điện; các tranzito hoặc IC; các rơle điện tử
Muốn xác định được chính xác phải tiến hành đo đạc, đơn giản nhất là dùng đồng hồ vạn năng có cấp chính xác 0,5-1. Kiểm tra tuần tự nơi cấp nguồn là cuộn sơ rồi cuộn thứ của biến áp, mạch chỉnh lưu cầu 4 điốt lấy ra điện một chiều ( giả sử 12V) để vào các tầng khuếch đại tranzito và IC.
Nếu đo điện Ucc giảm nhiều, chỉ còn dưới 10v, chứng tỏ đã có nơi bị chạm chập nên rơle không thể làm việc được. Cần dò theo mạch nguồn cung cấp xem có chỗ nào bị chập không hoặc có tụ lọc nào bị đánh thủng không? Nếu nghi tụ lọc hãy nhả một chân tụ ra, nếu điện áp Ucc trở lại 12V thì chứng tỏ tụ bị chập hỏng. Thay tụ mới( cùng điện áp và điện dung) rồi lại kiểm tra các tranzito.
+ Đo điện áp tại các chân A,B,C rồi căn cứ vào các trị số đo được mà suy ra những hư hỏng. Nếu điện áp ở cả 3 chân đều bằng nhau hoặc bằng 0 là tranzito hoặc các linh kiện mạch ngoài đã hỏng. Tính theo giá trị tuyệt đối: bóng tốt tì điện áp trên cực góp C có giá trị lớn nhất; diện áp trên cực gốc B lớn hơn trên cực phát E. Muốn chính xác thì đo thiên áp của tranzito.
Nếu tranzito pnp, điện áp này khoảng 0,1-0,6V; bóng ngược npn điện áp lớn hơn, vào khoảng 0,3-1 V tùy thuộc vào yêu cầu của mạch khuếch đại.
Thiên áp UBE có thể đo điện thế của B và E so với mát, chênh lệch giữa chúng chính là thiên áp. Khi đo chú ý cực tính của đồng hồ (+ -) cho phù hợp với bóng thuận (pnp) và bóng ngược (npn).
Sau khi đã biết được điện áp trên các chân tranzito, kiểm tra và phân tích thêm các linh kiện mạch ngoài của nó là đã có thể phát hiện ra hư hỏng
Sau khi chắc chắn là tranzito đã hỏng mới tháo ra khỏi mạch thay bóng mới cùng kí, mã hiệu. Trước khi thay bóng mới cần loại trừ chỗ hư hỏng kẻo thay bóng mới mà mạch còn chập thì lại hỏng bóng mới.

>>>> Có thể bạn quan tâm: Sửa chữa máy nén khí Kobelco dòng AG và SG

+ Nếu hỏng tụ, hỏng điện trở hoặc các tranzito tì có thể dùng đồng hồ để kiểm tra phát hiện được, riêng trường hợp hỏng IC( tuy ít xảy ra ) nhưng vô cùng lan giải. trước tiên phải vệ sinh sạch sẽ cả màng chứa IC, mạch in bị ẩm, bị bẩn vì bụi, keo phủ cáh điện đã biến chất do nhiệt độ và thời gian sử dụng lâu ngày làm cho các IC tác động sai. Có nhiều trường hợp chỉ thổi hết bụi , tẩy sạch bằng cồn 90` rồi sấy cho chất ẩm trong các lỗ kẽ khuất thoát ra hết là hệ thống điều khiển đang ậm ạch đã hoạt động trở lại bình thường
Khi nghi IC hỏng, xử lý như trên không được thì phải dùng vạn năng kế đo điện áp tại các chan IC để so sánh với điện áp ghi trên sơ đồ ( nếu không có thì tìm một bo mạch của máy cùng loại đang hoạt động tốt, đo thực tế để lấy số liệu) có sai khác với trị số đã ghi thì tiến hành kiểm tra các linh kiện R, C .. ở mạch ngoài để loại trừ dần. Cuối cùng, chắc chắn IC hỏng mới tháo ra khỏi mạch để thay IC mới.
Chân IC rất mỏng manh và nằm sát nhau, không nên lấy que đo của dồng hồ dí trực tiếp vào chân IC dễ xảy ra chập mạch làm hỏng thêm, tốt nhất là đo tại điểm bên ngoài hai hàng chân, đo điện áp ở các điểm nối vào chân IC với mát khi chưa có tín hiệu vào.
dau noi bang mach

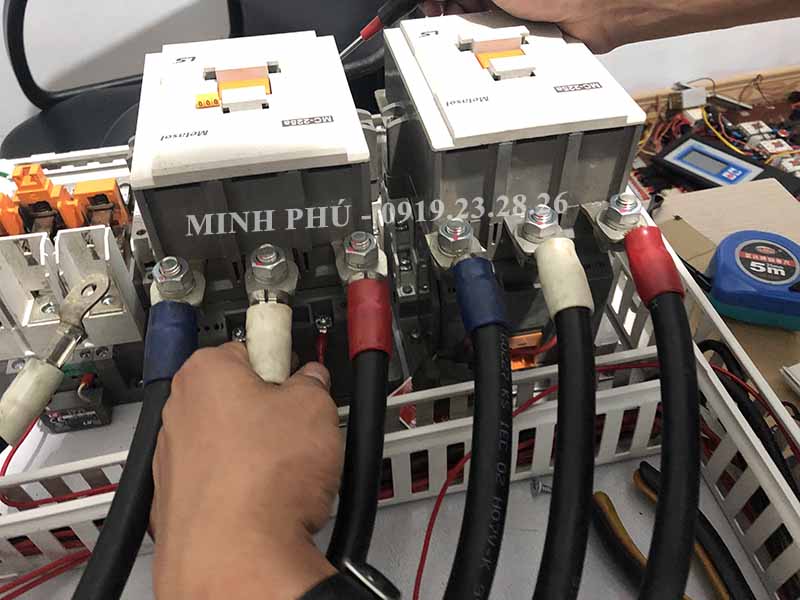

Sửa chữa mạch điện máy nén khí

Tại Minh Phú việc bảo dưỡng và sửa chữa máy nén khí được tuân thủ nghiêm ngặt theo tiêu chuẩn của hãng, với đội ngũ kỹ thuật lâu năm và nhiều kinh nghiệm trong lĩnh vực sửa chữa bảo, dưỡng máy nén khí sẽ giúp cho quý khách hàng đảm bảo được sự tin cậy với thời gian đáp ứng nhanh, chất lượng sản phẩm tốt, giá cả cạnh tranh, thời gian bảo hành dài hạn. Khi quý khách có nhu cầu cần bảo trì, sửa chữa, cung cấp vật tư hay cần tư vấn, xin vui lòng liên hệ theo số Điện thoại & Zalo: 0919.23.28.26 để được giải đáp và hỗ trợ.
